WWS-450/500 重型抛丸器技术详述

一、 行业特殊工况适应性

• 船厂钢板与型材预处理线：专门适配船板表面氧化皮致密、连续作业时间长的特点，提供高密度的弹丸打击冲击力，确保表面清洁度达到规范标准，为后续防腐涂装提供优质的锚纹深度。

• 钢铁厂与重型钢结构除锈：适应中厚板、H型钢及各类焊接结构件的大规格抛丸需求。针对高负荷运转环境下普通设备频繁故障、意外停机的痛点，同时优化了耐磨件的机械疲劳寿命。

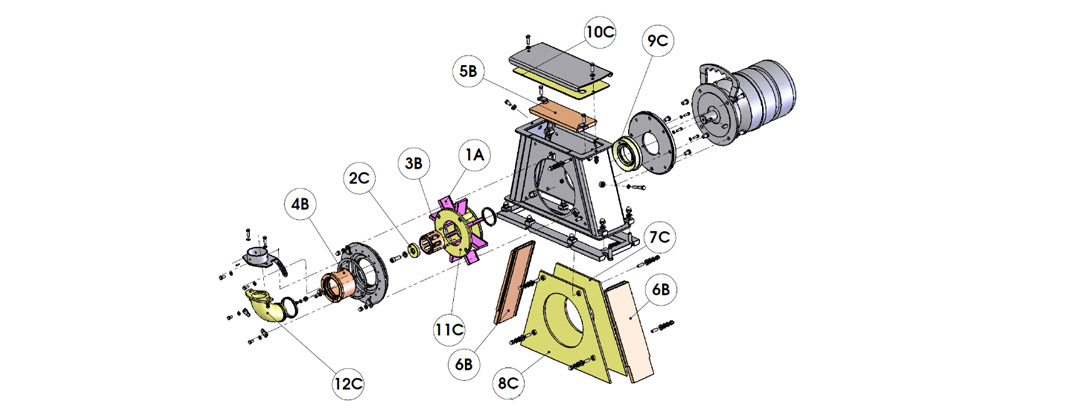

二、 核心技术构造与部件解构

• 定向套（Control Cage）：采用真空浇铸的高铬耐磨铸铁（Cr15-Cr28），硬度稳定在 HRC 60-65 范围。定向套窗口边缘经加厚设计，以耐受弹丸的高速连续冲刷；配合清晰的标尺底座，可进行 360 度旋转微调，锁定弹丸抛射带，减少对室体护板的无效磨损。

• 双圆盘叶轮结构（Double Disc Impeller）：结构经过高精度动力学平衡检验，在保证 550kg/min 高弹丸流量输出的同时，运行震动小，运行稳定性显著优于单盘结构。

• 精密部件区分制造：严格区分中抛丸盘（Center Disc）与分丸轮（Distributor），根据其各自独立的机械磨损与受力机理，分别采用专用的抗冲击、抗磨损合金配方及独立热处理工艺，杜绝混用设计，保障核心部位的长效配合。

• 叶片与防护衬板：叶片由耐磨合金钢经特殊热处理制成（硬度不低于 62 HRC），各组叶片出厂前通过重量精细配平；机壳内部采用全厚度进口锰钢护板及特种抗磨合金板进行复合防护。

三、 质量体系认证与技术保障

• ISO 质量体系规范：生产全流程严格遵循 ISO 质量管理体系认证标准，对铸件金相组织、硬度均匀性及机加工公差实施微米级检测，考虑到原材料缺陷引起的意外断裂风险。

• 驻场工程师现场技术指导：针对客户端因操作不规范或维护不及时导致的“经常坏”问题，可安排工程师前往客户厂区。现场指导内容涵盖：抛丸器精密安装、定向套窗口角度校准、弹丸级配调优以及日常预防性维护培训，从根本上降低非计划停机频率。
